Toepassing: | Waterstofgeneratie ter plaatse | Prestaties: | Hoge Reliabilityy |
---|---|---|---|
Voetafdruk: | Modularization | -Technologie: | Rijp en geavanceerd |
Automatisering: | Hoge graad | Efficiëntie: | hoog |
module: | Geprefabriceerde steunbalk | ||
Hoog licht: | het systeem van de waterstofreiniging,smr de hervormer van het stoommethaan |
Duurzaam op de Generator van de Plaatswaterstof, de Installatie van de Waterstofgeneratie voor Waterstofdistributie
Algemeen
Bondgenoothi-tech optimaliseerde het proces van SMR, incluidng het de hervormer, netwerk (HEN) van de hitteuitwisseling en reinigingssysteem, om zowel kapitaal investmetn als natuurlijk gasverbruik, op basis van het systeem van de gasvoorbereiding van het procédé van de ammoniaksynthese te verminderen. Typisch, Bondgenoot is Hi-Tech bezig geweest met de optimalisering van de hervormer en meer dan 6 octrooien op dit gebied verleend. Bondgenoothi-tech voorzag de waterstofoplossing van een capaciteit van 50 NCMH voor Olympics van Peking op het SMR-proces verbonden aan PSA in 2008 wordt gebaseerd die.
Eigenschappen
Rijpe productietechnologie, veilige en betrouwbare verrichting.
Brandkast en praktische werkingcontrole met hoge graad van automatisering.
Lage bedrijfskosten en korte terugbetalingsperiode.
Uitlaatgas van PSA als brandstof wordt het teruggekregen vermindert zowel brandstofverbruik als uitlaatemissies die.
Pre-fabrication steunbalk

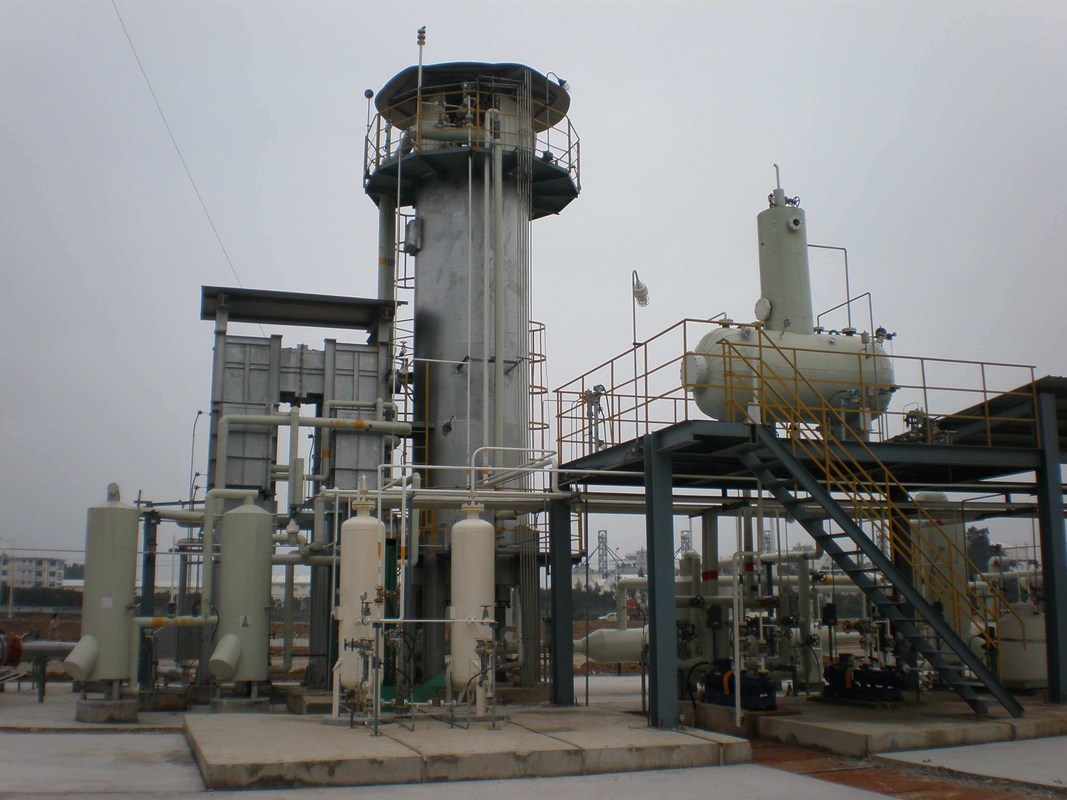

Geprefabriceerde hoogste-in brand gestoken cilinderhervormer die het reusachtige installatiewerk bewaren ter plaatse
Processchema
Procesbeschrijving
Het ontzwavelingsgas wordt gemengd met stoom vanaf een bepaalde verhouding. Mixutre vloeit door de Hervormerbuizen, waar het in syngas bestaand uit waterstof en koolmonoxide en kooldioxide en unreacted methaan en stoom in aanwezigheid van katalysator omzet. Een systeem van de hitteuitwisseling wordt gebruikt als economiser, terwijl een verschuivingsconvertor introducted is om koolstof om te zetten monoixed in extra waterstof en kooldioxide. Het resulterende gas gaat in een PSA eenheid binnen, waar de waterstof van de andere gassen gescheiden is. Het uitlaatgas van PSA wordt teruggekregen als brandstof.
Reactie
CH4 +H2O →3H2+CO - Q
CO+H2O → H2 +CO2+Q
Prestaties
Waterstofcapaciteit: 1.200 kg/d ~ 6.000 kg/d
Waterstofzuiverheid: 99.99% (v/v)
Waterstofdruk: 1.5 MPaG
Temperatuur: omringend
